VISTRO
- VISTRO는 다양한 사업이나 시설로 인한 교통파급 영향을 국내 교통영향평가 절차에 따라 교통수요 발생, 주변지역 영향과 개선효과 분석을 간편하고 과학적으로 분석할 수 있음
- 신호교차로와 네트워크 차원의 신호 최적화를 손쉽게 구축할 수 있으며, 도로용량편람(HCM2010)과 같은 표준 분석방법을 활용하여 LOS를 구하고 VISUM, VISSIM 등 타 프로그램과의 연계가 용이
- Vistro는 크게 교통영향평가와 신호 최적화및 연동화로 나누어 설명할 수 있음

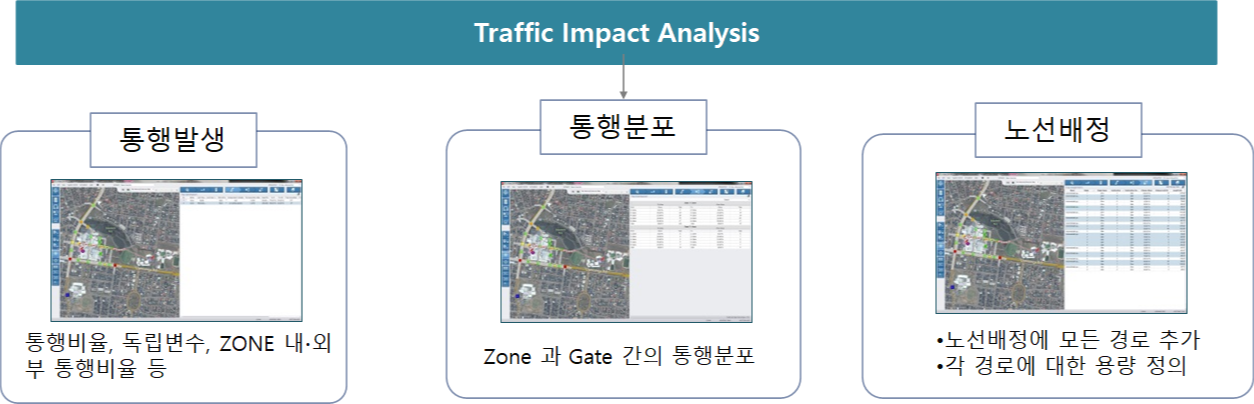

- 교통영향평가는 통행발생, 통행배분, 노선배정 3단계로 진행되어 개발로 인한 교통파급 영향 분석이 가능
- 신호 최적화는 개별교차로 신호최적화와 Network 차원의 신호 연동화가 가능
Flow chart : VISTRO 기능별 분석 흐름도

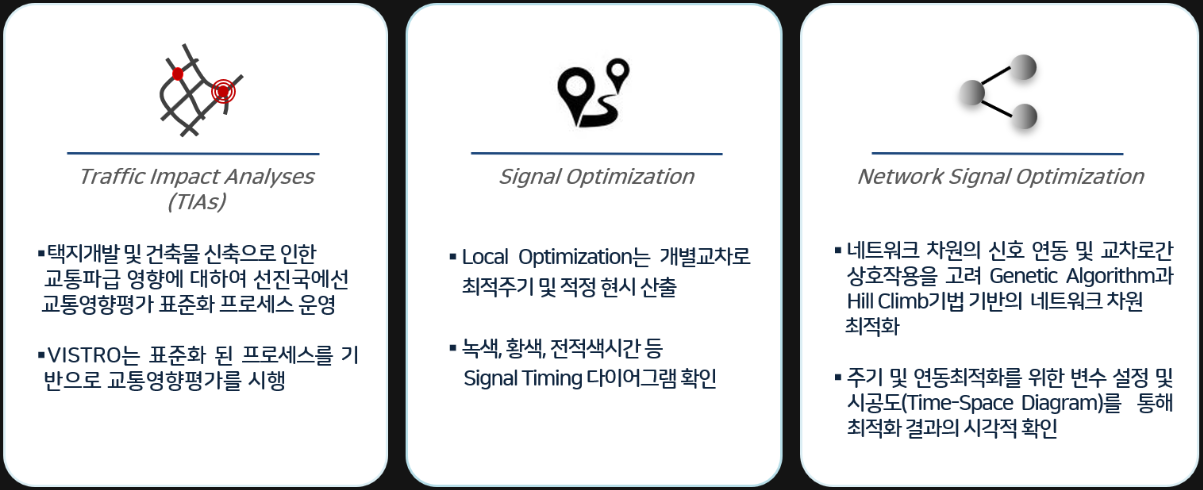

- VISTRO는 크게 Traffic Impact Analysis와 Signal Optimization으로 구성되며 Traffic Impact Analysis는Workflow Panel을 통해 통행발생, 통행분포, 노선배정의 3단계를 거쳐 교통영향평가 분석 가능

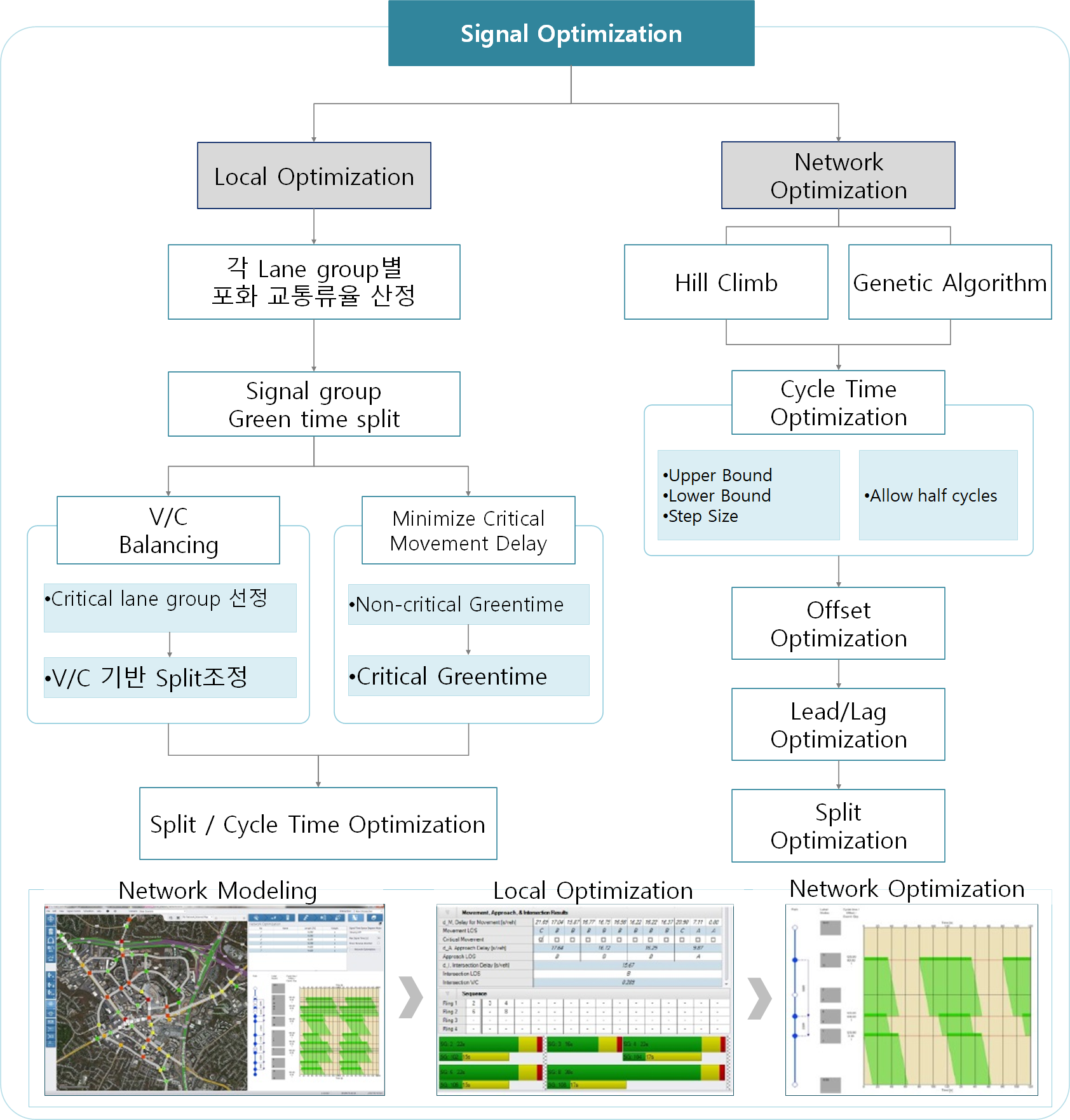

- Signal Optimization은 Local Optimization의 V/C Balancing기법과 Minimize Critical Movement Delay 기법을 사용하여 최적주기 및 현시길이 산출
- Network Optimization의 Hill Climb, Genetic Algorithm 활용하여 네트워크 차원의 최적화 및 연동화 구축
Function : VISTRO 세부 기능
◆ NETWORK EDITOR
• Path와 Route를 쉽게 편집할 수 있음

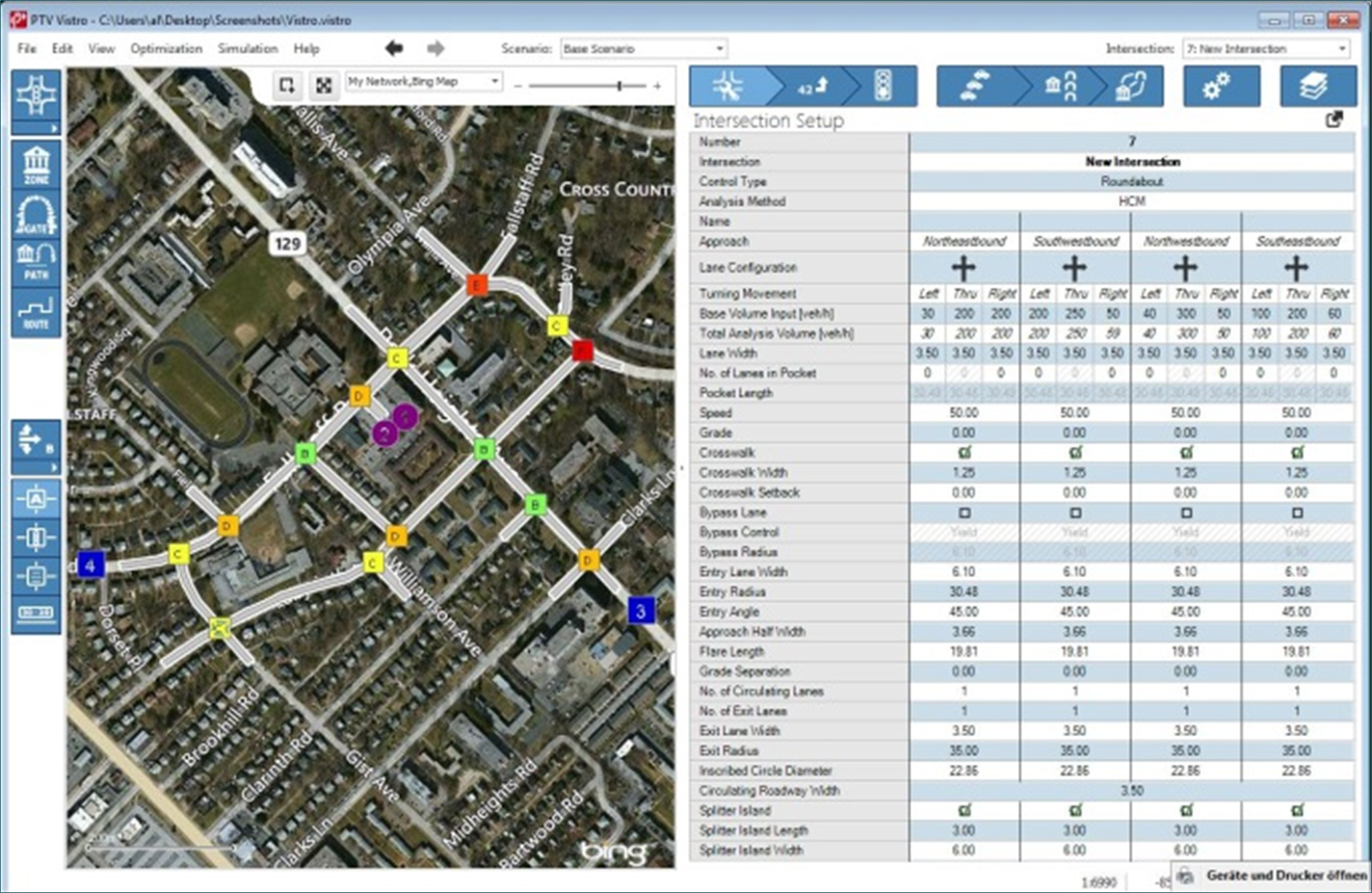

• 위성 항공 사진 및 지도 labels을 포함한 Bing TM Maps, Open Street Map과 Background Image로 네트워크 구축
◆ SCENARIO MANAGEMENT
• 하나의 파일에 모든 시나리오가 포함된 단순화된 파일구조로 사용하기 쉽고 편리
• Peak Hours, Future Analysis Years, Future Build Conditions 등의 시나리오 편집 및 관리가 가능
◆ REPORTING
• 운영자가 원하는 교차로의 데이터 분석결과를 선택적으로 추출하여 Report 생성
• 도로용량편람(HCM2010)과 같은 표준분석방법을 사용하여 교차로 서비스 수준(LOS)를 분석
◆ADDITIONAL GRAPHICS
• 접근방향별 교통지표 (LOS, V/C, Delay) 표시
• 접근 방식에 따라 교차로 번호, 도로명, 신호 그룹 번호 및 조정한 그룹에 디스플레이의 표시로
다양하게 시각적 확인 가능
◆IMPORT & EXPORT
• VISTRO → VISUM : VISUM을 활용하여 거시적 예측 데이터 통합 가능
• VISTRO → VISSIM : 신호교차로 검지기의 전체 세부 사항(위치, 크기)을 VISSIM에서 import 하여 추가적 인 세밀한 네트워크 보완이 가능
• VISUM → VISTRO : VISUM으로부터 통행배정 교통량 데이터 및 경로(Route) 데이터를 선택하여 import 하며 VISUM에서 분석된 수요를 VISTRO에서 동일하게 연계
Benefit : VISTRO 강점
- VISTRO는 신호시스템 운영 및 Re-timing에 대한 교차로, 네트워크의 분석 및 최적화가 가능하며 신규 택지개발 및 건축물 건설 등이 교통흐름에 미치는 영향 평가가 가능
- Micro측면의 VISSIM과 Macro측면의 VISUM과 연동하여 다양한 인터페이스를 통한 체계적 분석이 가능
A TOOL ESPECIALLY TRAFFIC ANALYSIS
교통영향 분석이나 Signal Timing 연구에 적합하며 결과를 표나 그래픽으로 직관적으로 제시
USER FRIENDLINESS & EFFICIENCY
항공사진을 Input하여 쉽고 빠른 모델링이 가능하며, VISSIM, VISUM과 연계하여 네트워크 구축 가능
INTEGRATION AND FLEXIBILITY
지자체 수요분석 프로그램인 VISUM과 미시적 교통류 또는 신호데이터 분석에 용이한 VISSIM과의 데이터 연동
Use case : VISTRO 활용방안
- VISTRO는 개발지 또는 주변지역에 교통수요를 유발하거나 교통운영에 미치는 영향을 평가 분석하기 위해 도로용량편람 (HCM2010)과 같은 준분석방법을 활용하여 통행발생, 통행분포, 노선배정각 단계를 통해 교통영향평가 분석
MITIGATION ANALYSIS
- 새로운 개발로 인해 대상지 및 인근 영향권의 LOS가 충족되지 못할 경우 VISTRO는 교통개선대책 수립을 위해 다양한시나리오를 분석
DEVELOPMENT TRIP TRACKING
- TIA(Traffic Impact Analysis) 기능으로 개발 시 교통량을 예측하고 다양한 시나리오에 대한 교통영향평가
- 그래픽 및 표 형식의 보고서를 자동으로 생성
EFFICIENT NETWORK SET-UP
- 개발지와 주변 교통량, 통행 목적 및 교통량을 분석
- VISSIM과 VISUM을 활용하여 각 Zone의 통행발생 비율, Zone과 Gate사이의 통행분포 분석
DEVELOPMENT SCENARIOS
- 운영자가 원하는 모든 프로젝트에서 서로 다른 시간대, 다른 연도, 개발 시나리오에 대한 분석 등 다양하게 관리 할 수 있음
UNIQUE TRAFFIC IMPACT ANALYSIS(TIA)
- 통행발생, 통행분포, 노선배정의 각 단계를 통해 교통영향평가를 시행
- 개발지에 대한 O/D교통량, Zone과 Gate(Destination) 간 경로와 배정교통량 분석
- 각 Zone의 통행발생 비율, Zone과 Gate이의 통행분포에 의해 발생하는 교통량을 배정
Signal Optimization
- 교통량의 변화, 인프라 개선 등으로 인해 변화하는 교통수요를 기반으로 신호주기를 Retiming하여 신호최적화 수행
- 단일교차로, 네트워크 또는 특정 노선에 대한 최적주기, Splits 및 Offset을 재설정하기 위한 신호최적화 기능 제공
Local Optimization
- VISTRO에서는 서로 연동 되지 않은 개별교차로의 분석을 통해 최적주기 및 적정 현시길이를 산출
- 파라메터를 정의하여 최적주기를 산출하거나 또는 특정주기로 고정하고 현시길이만을 조정
- 녹색, 황색, 전적색시간 등 signal timing 다이어그램을 통해 시각적으로 데이터를 출력함
Network Optimization
- Network Optimization는 네트워크 차원의 신호 연동 및 교차로 간 상호작용을 고려함
- Genetic Algorithm과 Hill Climb 중 대상지 특성에 맞는 최적화 기법을 선택함

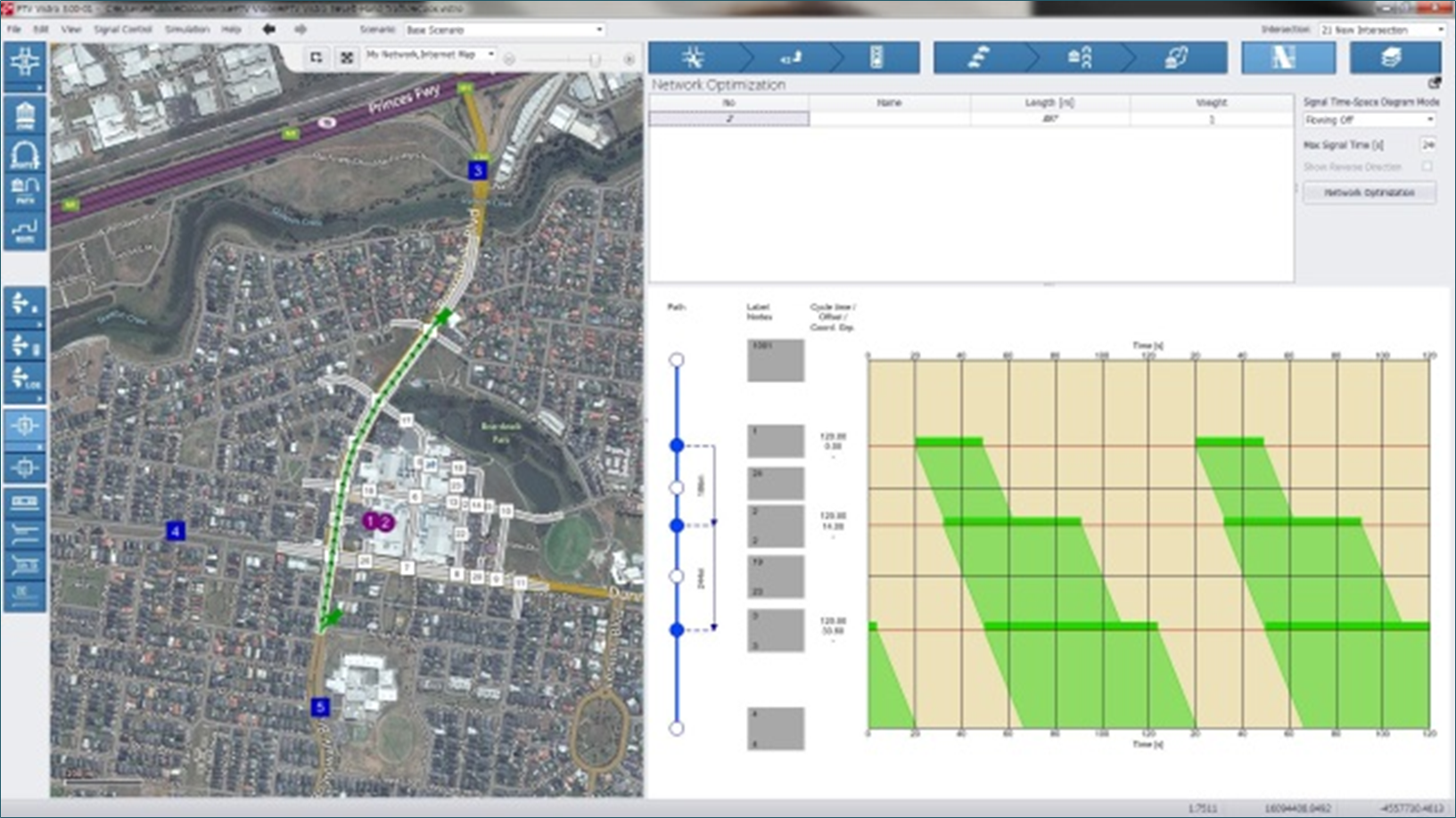

- 주기 및 연동최적화를 위한 변수 설정 및 Time-Space Diagram을 통해 시각적 결과확인
- Network Optimization를 통해 네트워크 최적화에 적합한 Route설정 가능
- Route별 가중치를 설정하여 통행특성을 반영한 분석
